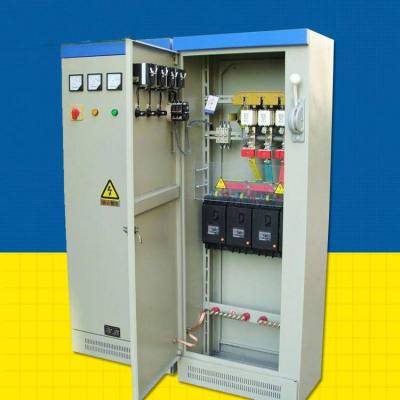

GGD型交流低压配电柜适用于发电厂、变电所、厂矿企业等电力用户的交流50Hz，额定电压380V，额定电流1000A至3150A的配电系统中，作为动力，照明及配电设备的电能转换、分配、控制之用。GGD交流低压配电柜是本着安全、经济、合理、可靠的原则设计的***低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB/T7251《低压成套开关设备》等标准。

使用条件

1、周围空气温度不高于+40℃，不低于-5℃。24h内的平均温度不得高于+35℃

2、室内安装使用，使用地点的海拔高度不得超过2000m

3、周围空气相对湿度在温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝雾的影响。

4、设备安装时与垂直面的倾斜度不超过5度

5、设备应安装在无剧烈震动和冲击的地方，以及不足以用电器元件受到腐蚀的场所。

6、用户有特殊要求时可与制造商协商解决。

折叠编辑本段产品型号

GGD□□□

G:交流低压配电柜

G:电器元件固定安装、固定接线

D:电力用柜

□:设计序号 1、分断能力为15KA 2、分断能力为30KA、3、分断能力为50KA

□:主电路方案代号

□:辅助电路方案代号

折叠编辑本段技术参数

1、主电路方案

GGD柜的主电路设计了129个方案，共298个规格(不包括辅助电路功能变化及控制电压的变化而派生出的方案和规格):

GGD1:49个方案，123个规格

GGD2:53个方案，107个规格

GGD3:27个方案，68个规格

主电路方案是征求了广大设计、使用部门的意见选编的，增加了发电厂需要的方案。额定电流增加到3150A，适合2000KV以下的配电变压器***。

此外，为适应无功补偿的需要设计GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。

2、辅助电路方案

辅助电路的设计分供用电方案和发电厂方案两部分。GGD柜内有足够的空间安装二次元件，同时NLS还开发研制了***的LMZ3D型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。

3、主母线

考虑到比和以铝代铜的可行性，额定电流在1500A及以下的时采用单铝排母线，额定电流大于1500A时采用双铜排母线，生产厂按此规定制造样机并通过型式试验。生产厂也可根据用户要求将铝母线换成同等载流量的铜母线。

母线的搭接面均采用搪锡工艺处理。

4、电器元件选择

A、GGD柜主要采用国内已能批量生产的较***的电器元件，如DW45、MCCB、DZ20、DW15等，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品如DZ10等，不***已淘汰的电器元件。

B、HD13BX和HS13BX型旋转操作式刀开关是NLS为满足GGD柜***结构的需要而设计的***元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用***的电器元件。

C、如设计部门根据用户需要，***性能更优良、技术更***的***电器元件时，因GGD具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。

D、为进一步提高主电路的动稳定能力，NLS设计了GGD柜***的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO合金材料热塑成型，绝缘强度高、自熄性能好和结构***，只需调整积木式间块即可方便地组合成单母线夹或双母线夹，绝缘支撑是套筒式模压结构，***低、强度高，解决了老产品爬电距离不够的缺陷。
